MAU机房管道支架隔振设计

2024-12-06 发布人：安立静

一：勘察现场情况

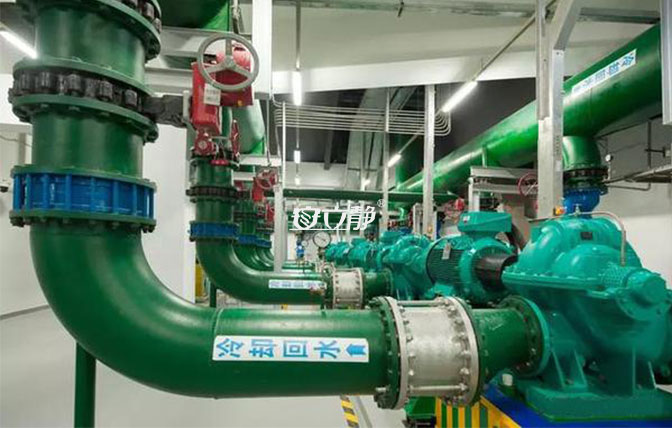

机房内管道与空调设备相连接，由于空调设备有振动问题，使管道成为了传递振动的"振桥"。

现场对水管路吊挂、落地安装及通风系统中风管吊装多处进行振动问题排查。

排查发现需要添加弹簧减振器、弹簧吊架、橡胶减振垫、橡胶挠性接管、金属软管、波纹管补偿器等减振器材,对管道进行隔振处理。

未标题-1

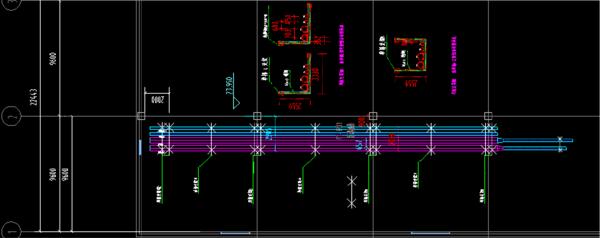

二：管道隔振方案设计

三：选取管道支架的形式及承重计算

可通过管道直径、长度、数量计算总的载荷，依据分布到支架上的支点数量，分别计算每个点的承重

确定每个支点的承重后，结合安全系数，定制管道支架的槽钢厚度及尺寸。

四：减振器的选配

根据每个支点的承重，选择减振器型号

例如：DN450管道平均分配到4个支点的重量为：4434kg

每个支点选用1支减震器，考虑动载因素系数1.25

每个减震器荷载为：4434*1.25/4=1385.625kg

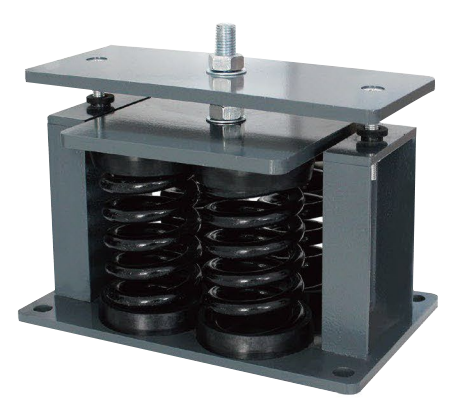

选用弹簧减振器：ALJ-17041600 荷载1200-1600kg

04-四簧
